TOPIC: tư vấn ráp ampli đèn EL84

muathuuongruou wrote: Xuất âm này của hãng TOA sản xuất, nó có cái ngàm để gắn lên chassi 1 chiếc loa phát thanh bé bé gắn lên trần nhà.
Loại xuất âm này tôi có khá nhiều nhưng chả làm gì cả.

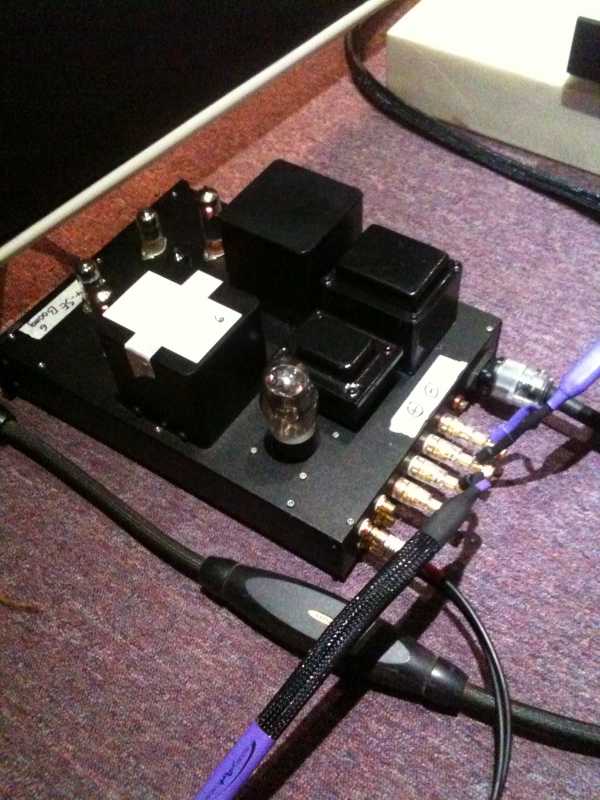

Đây là chiếc AMP mình mới làm xong.
Cấu hình: EF806S tesla, EL84 RFT, Nguồn, OPT, Choke tự quấn
Công suất 1.2W/CH

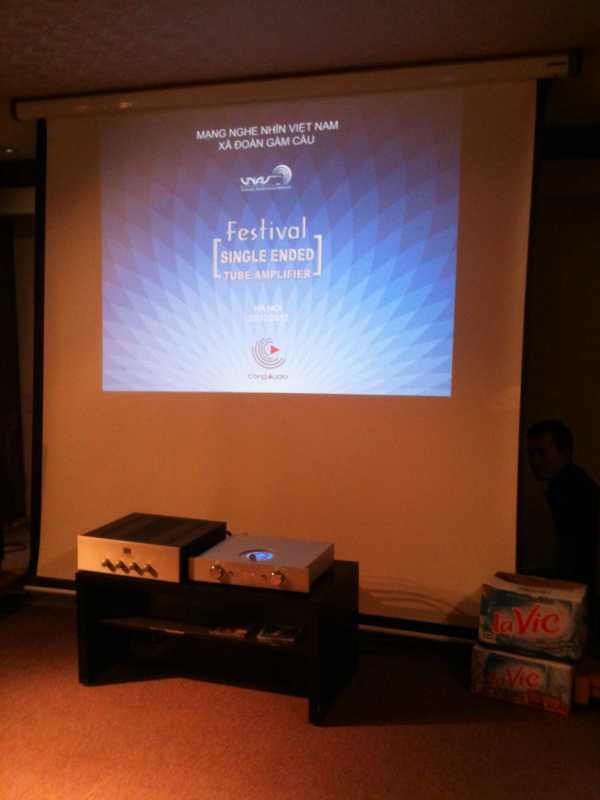

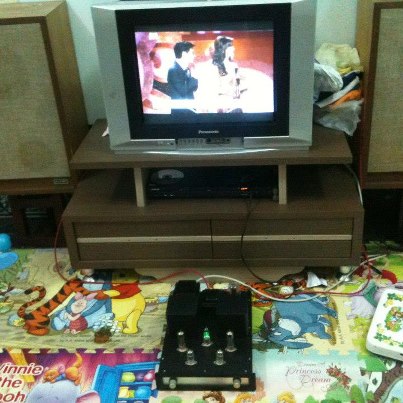

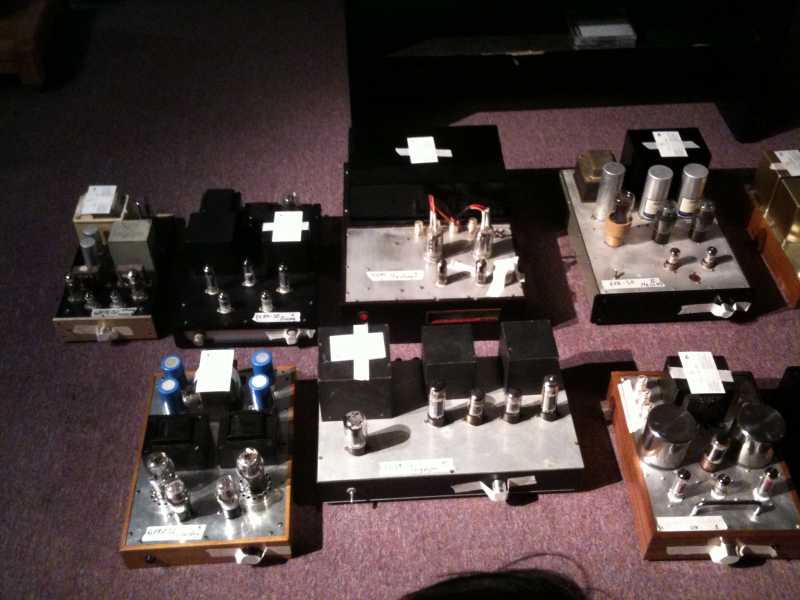

Em nó khi hát tại nhà và khi trình diễn trong buổi contest.

Chào chú Phúc, dạo này chú vẫn khỏe chứ ạ, từ ngày có em bé bận quá cho đến nay cháu vẫn chưa cho ra đời bộ amp nào nữa. chắc phải vài năm nữa mất, vừa rồi cháu cũng có chuyến vào HCM nhưng bận ko qua thăm chú được. hy vọng có bài viết nào sắp tới về thiết kế amp tube của chú để cháu nghiên cứu thêm. hi hi, chúc chú luôn mạnh khỏe.

hình như mọi người đã xong amp của mình hết cả rồi à? lâu quá chẳng thấy ai vậy?

Dạo này thấy ít chủ đề mới quá, em đang kiếm sắt lõi tốt fe32 để quấn opt, mong các bác giúp đỡ ạ

mduc2004 wrote: Thằng con trai 2.5 tuổi nó nghịch quá. Loa, amp, đồ nghề cất hết lên gác rồi. Sao làm đc nữa đây. Vẫn ngứa lắm nên thỉnh thoảng vẫn vào diễn đàn ngồi hóng và đợi đề Tài mới của chú Phúc.

Chào bác Phúc !

Hôm trước em định làm ampli 6v6 pp ultralinear theo sơ đồ Bác 10 ở topic khác trong forum; nhưng khi quấn xong OPT mới phát hiện ra sự ngu ngốc của mình . Lúa quá, không dám lên đây hỏi nữa...

Do cách đấu dây sơ cấp theo kiểu quấn chia đôi bobin khác cách đấu dây theo kiểu quấn sơ cấp quấn tràn cả bobin; thế là các điểm UL không dùng được nữa . Đang chán, lại vớ được topic này hay quá, OPT của em vẫn dùng được theo sơ đồ topic này.Được cởi mở cả tấm lòng

Bác Phúc ơi, sơ đồ đa năng Bác gửi, cái Choke lọc nguồn có bắt buộc phải có không ạ, có thay được bằng điện trở không ?

Lần mò trên IN tệt nét, em đi đến một địa chỉ tính biến áp nguồn như thế này: thesubjectmatter.com/calcptcurrent.html
Theo mấy cái công thức trên đó, em tính được thế này.

Em không thích tính toán đâu nhé, nghề của em là nghề soạn thảo văn bản, mỗi lần tính cái gì là em ghét lắm nhưng DIY thì biết làm sao được

Với nguồn 280V - 0 - 280V (bác tư vấn cho EL84, 6v6 chắc vẫn thế. Hi), Nắn bằng 5Y3G thì biến áp nguồn cho sơ đồ trên (1/2 amly) có các thông số:
Trở kháng đầu ra của biến áp = 10,208 omh. Công suất biến áp cần cấp cho 2 bóng 6v6 = 17,6W. Dòng biến áp cần cấp cho 2 bóng 6v6 =50,3mA. Tổng dòng điện mà biến áp cần cấp cho cả 2 bóng 6v6 và 2 bóng 12ax7 = 71,2mA (em thêm 1 bóng 12ax7 nữa là cho pre theo mạch pre bác cho ngoài Forum - mạch có B + 300V đấy ạ- với ý tưởng gắn Amly và Pre trên một classic)

Em phân vân quá bác phúc ơi, dòng điện cấp cho cả mạch sao chỉ có 71,2mA. Thấp quá so với cách tính của em ở bên Topic kia (cách tính phổ biến mà anh em DIY hay dùng)

Em chưa quấn biến áp nguồn, muốn có dòng lớn thì quấn dây lớn, mà quấn dây lớn dễ quấn hơn nhiều...Hi, quấn OPT dây 0.25 ngán rồi; nhưng em nghe nói dòng lớn quá so với nhu cầu của amly thì tiếng không hay, bị khô; phải tính làm sao dòng cấp không thừa không thiếu thì mới hay được, điều này có đúng không ạ ?

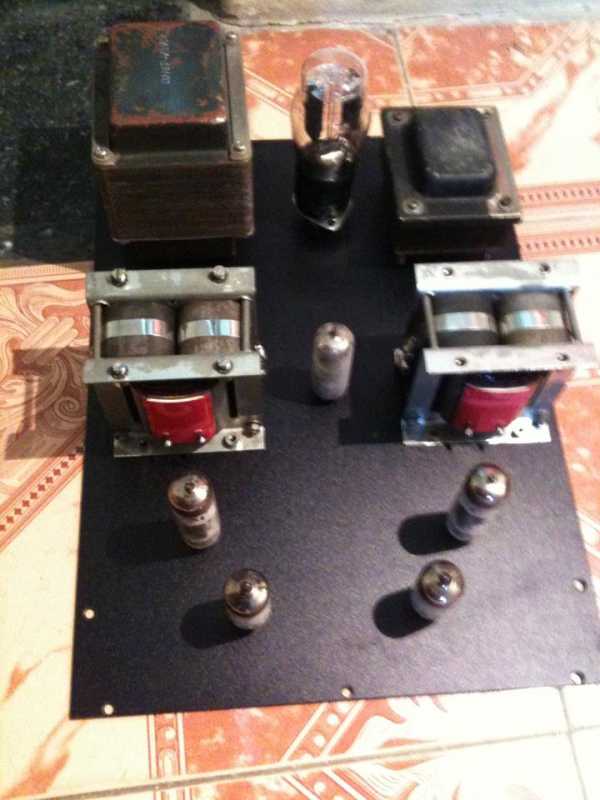

Thấy em tính toán mãi tôi cũng phát mệt. Tôi chẳng bao giờ tính, cứ coi có cái gì trong tay rồi xào nấu, thế nào cũng chạy. Năm ngoái, tôi chỉ lượm đồ ve chai trong nhà ra mà cũng ráp dc 3 cái amp công suất lớn, chẳng mua gì cả ngoại trừ quấn OPT (bác 10 tư vấn).

OPT kg cần cuộn sơ 5 dây đâu, 3 là đủ. Miễn sao 2 cuộn sơ phải cân và kg chạm. Tốt nhất em kiếm đồng hồ đo henry, đo 1 cuộn trên 5H là tốt rồi.

Thường thì biến thế nên lớn hơn CS tiêu thụ ít nhất 30%, mà lỡ có nhỏ hơn 1 chút cũng kg sao, hơi ấm dây hay sụt áp 1 chút là cùng. Miễn sao cục đốt tim phải đủ, nếu thiếu ra chợ mua cục biến thế 6V tăng cường thêm, đâu chết thằng Tây nào đâu mà sợ.

Cuộn choke nguồn, có hay kg cũng được, nhiệm vụ nó là lọc cao tần thôi. Thay trở 10ohm/10w là xong. Lười quấn thì ra chợ mua cục biến thế adaptor, lấy cuộn sơ 220VAC làm choke cũng tốt chán.

Em nghe ai nói vậy, lôi vào đây tôi chửi cho. Nguồn cấp cho cái gì cũng vậy, càng mạnh và càng sạch càng tốt. Cái xe gắn máy em đi, nếu em gắn cái bình 20A vào, bộ nó chạy dở hơn chắc. Tụ nguồn cũng vậy, càng lớn càng tốt, có điều lớn quá sẽ choán chỗ thôi. Có nhiều tay DIY hay nói chuyện tào lao quá, họ muốn khoe kiến thức (dỏm) thôi. Em cứ mua 1 bộ fe lớn gấp rưỡi như em đã nghĩ rồi tính số vòng dây mà quấn. Cuộn sơ BT nguồn kg cần quấn xếp lớp cách giấy đâu, cứ quấn túi bụi, dàn cho đều là dc. Fe càng lớn càng dễ quấn.

Em hiểu rồi ạ.

Cái vụ tư vấn em không dám nói ai đâu ạ nhưng là tư vấn qua điện thoại đàng hoàng không phải em xem trên mạng đâu. Người diy như em cứ ai nói gì là tin chứ có hiểu gì đâu
Em sẽ quấn cục nguồn đủ lớn. Sau này nâng cấp dễ hơn. Đỡ phải quấn lại. Lâu nay em đang tắc chổ này giờ thì dễ rồi.
Cảm ơn bác thật nhiều.
Trân trọng

tuyenphuc wrote:
Báo cáo ạ:

Em đã đóng điện cho cái sơ đồ này và cái pre ở Bài viết số 3 của bác Phúc ngoài forum (chung 1 classic và nối với nhau bằng tụ liên lạc 0.022uF), kết quả như sau:

- Kênh 1: Kêu to, nhưng không được hay lắm (mở lớn vỡ tiếng, bass bùng nhùng, tress hình như kém, mid nghe rất tốt), tone hoạt động tốt, volume tốt, vặn đầm; cái này em điều chỉnh điện áp từng tầng cho đúng rồi báo cáo sau.

Nút Present 5K chỉnh hồi tiếp không hiệu quả, em hồi tiếp từ cổng 8 omh qua trở 56K về đèn drive (không hiểu tại sao ?) => linh kiện trong sơ đồ này và sơ đồ Pre (của Bác Phúc cho ngoài forum) em ráp đều đúng trị số hết, chỉ có con trở hồi tiếp này là em điều chỉnh từ 27K (cho sơ cấp ra 2 omh của sơ đồ gốc) lên thành 56K cho hợp với cổng ra 8 omh trên OPT của em.

- Kênh 2: tháo bóng ở kênh 1 lắp sang kênh 2, Có kêu, nhưng rất chi là nhỏ, ghé tai sát loa mới nghe Khánh Ly hát. Em mò từ hôm qua đến trưa nay... thua.

2 kênh em ráp hoàn toàn giống nhau (nếu lấy cái cưa, cưa nó làm 2 sẽ thành mono ngay, chỉ có phần nguồn là chung nhau; từng cái điện trở, tụ điện, opt, biến trở giống nhau hết và trước khi ráp cũng đã đo kiểm đàng hoàng cho 2 bên thật giống nhau).

Em đã kiểm tra rất kỹ, hàn rời từng con điện trở, tụ điện ra đo kiểm tra thì 2 bên y như nhau; thông mass 2 bên cũng như nhau. Mạch điện nối y như sau, không lộn chỗ nào.

Lạ thật, vẫn những cái bóng đã kêu tốt ở kênh 1, vẫn điện nguồn như thế, trị số linh kiện giống hệt nhau, thông mass như nhau. Mạch điện như nhau. Thua rồi...

Help !!!!!!!!!!!!
