TOPIC: Chào bác Phúc, cho cháu xin mạch amply đèn 100w

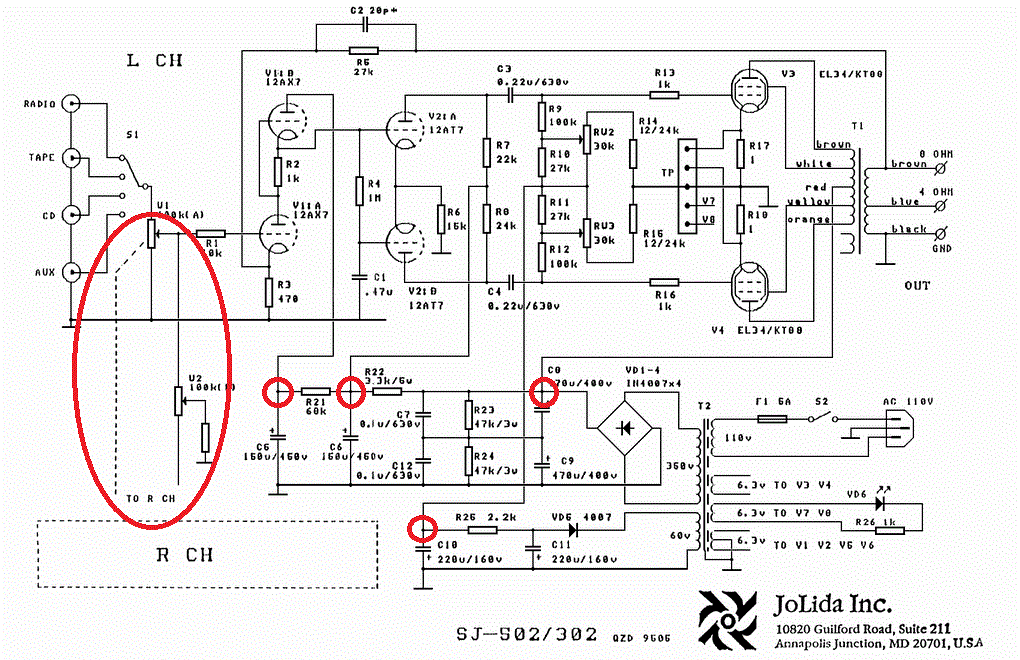

Cháu chào bác , mấy sơ đồ mà bác cho cháu xin chọn sơ đồ Grant sử dụng đèn 12AX7, 12AT7 và KT88, nhưng cháu không hiểu ở những điểm cháu làm dấu màu đỏ là điểm mắc song song với Chanel R với mạch giống như clính mới hanel L phải không bác ? Chổ cháu làm dấu màu đỏ to thật to chổ đó không hiểu đi về đâu. Và biến thế xuất âm cháu cũng cần thông số để quấn. Cháu là lính mới nên có những chổ còn dốt lắm, mong chú chi bảo cháu.

nguyenthehuy89 wrote:

Đúng vậy, nó nối giữa 2 channel với nhau.

Những điểm đó nối với nhau. Muốn ráp phải hiểu rõ sơ đồ mới được.

Biến thế OPT 100w tôi không có thông số, em coi lại cách quấn cục 30w đăng ở trang ngoài rồi dựa vào đó mà tính toán.

hi bạn ngthehuy89.
chắc bác chủ bận nên k trả lời dài cho bạn được.
mình biết được gì nói cho bạn tham khảo.
mấy chổ bạn đánh dấu đó là phần nguồn v+ cấp cho bóng.
điểm đầu tiên chổ 470u là B+ nối vào OPT cấp điện cho 2 bóng CS.
điểm thứ 2 chổ con trở 3.3k là cấp v+ cho bóng 12at7
điểm thứ 3 chổ 60k cấp v+ cho 12ax7.
phần đánh dấu tròn to là input.bạn có thể bỏ phần nối voi R CH k sao.
mà bạn cũng chịu chơi dữ hơ,mới lắp mà chơi hẳn 100w.

Cảm ơn bác 10 nha. Tính em thì không thích lòng vòng nên đã làm thì em làm luôn cái 100w luôn, tuy biết trước sẽ gặp khó khăn nên ráng chịu khó mò mẩm, gặp khó khăn mới tìm được niềm vui, cảm giác hoàng thành xong sản phẩm mình tự tay làm ra thì sung sướng lắm.

thấy bạn quyết tâm diy con amp này,mình có sưu tầm được thông số kỹ thuật của nó gủi bạn tham khảo để tính toán quấn OPT.


Construction Details and Features:
Fully Integrated Stereo Amplifier: Input 500mV driving 50 watts, maximum 75 watts output
Remote Control
Multiple Inputs: Front mounted selector switch-CD, Tape Recorder, Tuner and Aux. (for TV, VCR or Computer)
Bypass Switch: This feature enables the amp to be use as a power or integrated amplifier
Custom Wound Audio Transformers with a core of German grain oriented silicon steel. 15th generation proprietary design. Secondary can be configured for a 4 ohm or 8 ohm load
Easy Biasing with top panel bias testing terminal with bias adjustment controls.
State of the Art Components: Blue ALPS audio potentiometer, gold plated RCA input jacks and one set of XLR
Fixed and Variable Outputs.

Technical Specifications:
Maximum Power Output: 75 W per channel at 8 ohms, 1KHz
Rated Output Power: 50 W per channel at 8 ohms, 25Hz to 60KHz
Frequency Response: (at 1 watt into 8 ohms) 8Hz to 130KHz + 1dB
Bandwidth: 13Hz to 80KHz + 3dB; 0dB 50 W 1KHz
Distortion THD + N: Less than 1% at 50 W output, 28Hz to 15KHz
Input Impedance: 100Kohms
Input Sensitivity: 500mV at 1KHz for 50 watt output
Output Impedance: 4 ohms and 8 ohms
Negative Feedback: Less than 5 dB
Noise and Hum: 85dB below rated output
Tube Complement: 2 matched pairs (4) of 6CA7/EL34 power output; 2 pcs. 12AX7A/ECC83 pre-amplifier; 2 pcs. 12AT7/ECC81 power drivers
Power Requirements: 110V-120 VAC 60Hz 180 watts-standby, 450 watts maximum (220 VAC 50Hz option)
Dimensions: 17 inches (43cm) wide by 15 inches (38cm) deep by 7.5 inches (19 cm) high
Weight: 48 pounds (18 Kg) net, approximately 55 pounds (21 Kg) packaged
Warranty: Two year limited parts and labor. One year or 1000 hours whichever comes first on Jolida Tubes
Fuse: 110 - 120 VAC, 6.3 Fast Amp Blo; 200 - 240 VAC, 3 Amp Fast Blo

Xin chào Chú Adim
Topic này có nhiều sơ đồ mạch hay quá. Đã xem qua thì chon lựa được một sơ đồ như bên dưới dễ hiểu và có thể tiến hành thi công theo kiến thức hạn hẹp cá nhân mình

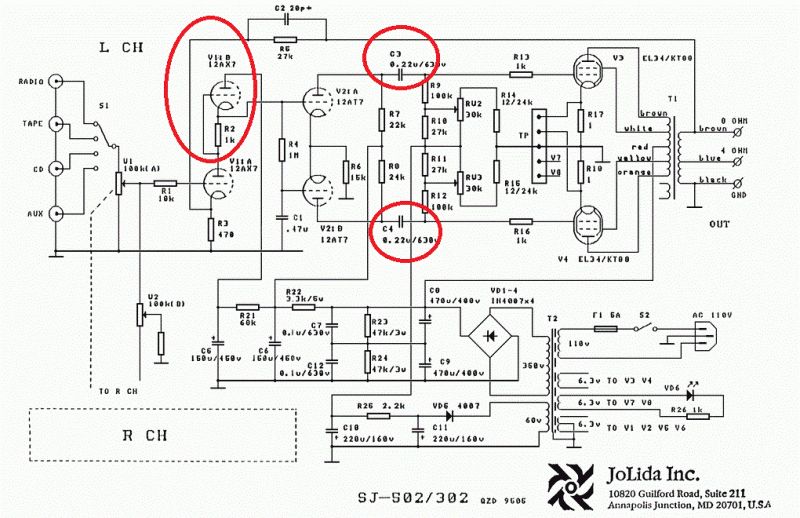

Ở đây có 2 vòng tròn nhỏ là tụ 0,22uF/630V.
Nhưng hiện tại vật tư sẵn có là loại tụ có chỉ số 0.33uF và 0.47uF. Vậy ưu tiên 2 loại tự trên có thể thay loại nào phù hợp hơn. Giá trị Tụ lớn hơn nó trình diễn âm thanh theo cảm nhận như thế nào. Đầm hay chói ?
Một vòng tròn lớn, thường thấy nơi đó là một điện trở. Vậy với mạch có thêm nửa đèn như thế nó có ưu gì hơn về chat âm so với một điện trở ?

Mong Chú Admin cho lời khuyên để hiểu rõ hơn về sự khác biệt.

Bạn nên ráp đúng theo schema, trừ khi bạn biết cách cân chỉnh lại, đó lại là 1 vấn đề khác.

Khi ko kiếm được linh kiện, nếu bạn thay đổi trị số, nên chọn trị số gần đúng nhất, trong trường hợp này là 0.33, nhớ thay hai bên l/r y chang nhau. Bóng đèn có tính cách khá dễ thương, đổi làm sao nó cũng kêu hết.

Bạn chưa biết phân tích mạch, giảng ra dài dòng lắm. Cho dù nó ra AT ra sao thì cũng là ý đồ của người thiết kế muốn vậy. Bạn ráp theo thì phải chấp nhận thôi. Tốt nhất là kiếm nghe máy xịn, nếu hạp ý thì ráp. Trên thế gian này, mỗi người mỗi ý, tôi ko thể xác định AT nào là hay, lạ, ngoại trừ AT trung thực (High-fidelity – Hi-Fi). Những tên đặt cho AT này nọ đều là ý kiến chủ quan.

Cám ơn Chú Admin giải đáp nhanh, những thắc mắt.
Giờ xin hỏi Chú Admin một việc ngoài kỹ thuật tý. Ở đâu dạy phân tích mạch Ampli cho ampli đèn này, Chú Admin có mở lớp không?
Sao tìm online không thấy ai dạy hết, chẳng lẽ việc này chỉ phụ thuộc kỷ năng và trải nghiệm của mỗi người thôi sao ?

Phân tích mạch cho đèn cũng y như của transistor, chỉ cần nắm vững thêm lý thuyết về đèn điện tử. VN ta bi giờ chỉ lo dạy lắp ráp vệ tinh, tàu ngầm, trực thăng, phi thuyền v.v nên môn lý thuyết này bị thất truyền, ko có ai dạy, lấy đâu mà em học. Tôi theo học lâu lắm rồi, đến nay chỉ nhớ lõm bõm.

Tôi nghe người ta đồn ở bên VNAV họ phân tích mạch tube amp um sùm trên trời dưới đất ở bên đó, gì cũng có, em chạy qua thử có học được gì ko. Ở bên này chỉ hướng dẫn ráp theo schema, giải đáp théc méc thông thường, bảo đảm kêu ầm ĩ, tiền công thì tùy hỷ quy ra bia thôi à….
