TOPIC: Âm ly đèn Dynaco ST-70

Như Bác Phúc nói,là quá đúng rồi thường thì khi dùng loại đôi thì phải có thêm 1 cái đơn nữa để điều chỉnh âm thanh kênh trái và kênh trái cho có âm thanh cân nhau còn gọi là balance ngay ở pre-amp luôn chứ làm thêm 2 potant đơn nữa thì xấu lắm và nhiều nút vặn quá văn mõi tay lắm.Nếu phải xài 2 cái đã mua thì mình sẽ chỉ cho đấu dây Balance.Nhưng theo anh chú tự tay đ mua 2 cái khác ráp sẽ đẹp hơn.

Hi Anh Hoàng
Em chịu thua. em đọc và ngẫm nghĩ không hiểu hết được. kiến thức về ampli em kg có nhiều. nên nói ra em như vịt nghe sấm.
thôi anh lấy cái mạch pre. anh sẽ thêm volum Balance vào chỗ nào của mạch post lên cho em thấy với để đi đây pcb cho đúng. sau này kg phải đục khoét nữa.
anh giúp nhé. em nghe là mê lắm. nhưng kg hiểu thật

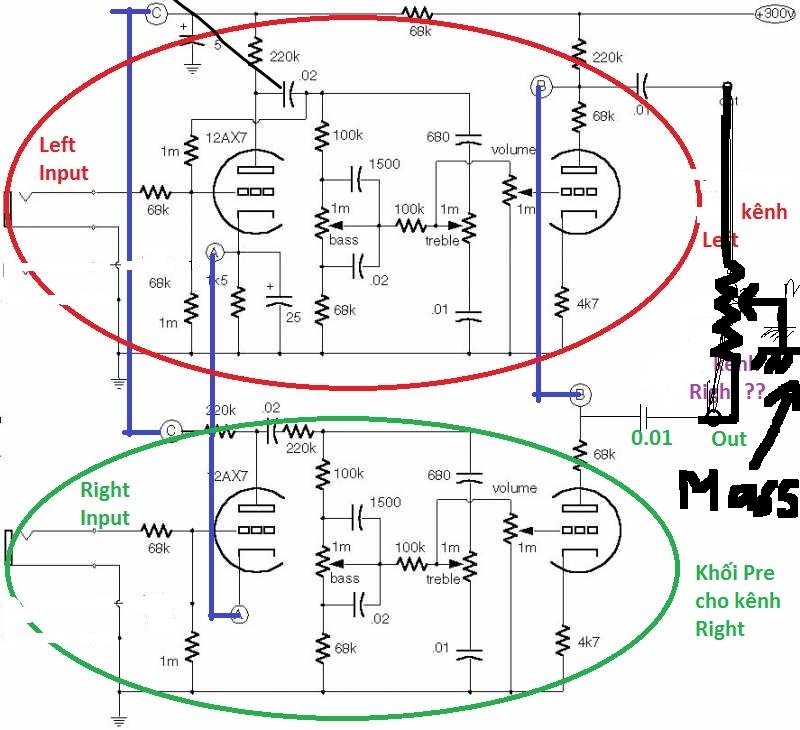

Chú khoét thêm 1 lổ để gắn thêm 1 potant nữa nhưng cái nầy là biến trở đơn chừng 100K.Chấu giữa của nó vào MASS,2 chấu 2 bên-1 chấu vào ngỏ ra của kênh trái và chấu còn lại vào ngỏ ra của kênh phải.Chú ngâm cứu như hình vẽ(Anh không quen vẽ nên chịu khó nhìn)

Như vậy mặt trước cũa Pre-amp có 4 nút vặn( 1-volume,Balance,trep,Bass)khoét 4 lổ ,bố trí cho cân đối.Thông thường Balance gần volume vặn lớn nhỏ

Hi anh Hoàng.
thật thú vị khi anh giải thích bằng hình vẽ. em đã hiểu rồi.
Chú Phúc cứ khởi mào cho "trận đánh". anh đưa ra chiến lược thuật ngày. thật tuyệt
Còn gì là "tuyệt chiu" nữa không anh
em cũng đang đọc về bias, để sau này làm. hiểu biết vài định nghĩa để hỏi, nghe giải thích em còn hiểu

em thấy mình chỉ vậy là giảm nặng lượng trên 1 kênh, phí điện quá anh nhỉ
ah. biến trở balance mình có cần sétting như thế nào không. em lại mang máng. điểm cần bằng 2 nửa điện trở có khi nào không đều. dở thì hay nghĩ vụ với vậy mà

Chú để ý sẽ thấy.Trong các âm ly origin bao giờ cũng có 1 núm vặn balance(cân bằng)còn không có thì sẽ có volume trái,volume phải riêng biệt.Thông thường người ta chỉnh vị trí ở giữa(tuỳ từng bản nhạc)Và nếu không có dùng balnce thì 1 pre-amp sẽ có đến 6 nút vặn:2-volume,2-trep,2-bass khi dó tất cả biến trở là biến trở đơn và sẽ khoét 6 lỗ.tuỳ chú chọn lựa.Nếu dùng biến trở đôi mà không có Balance thì không được vì 1 bản nhạc tín hiêu âm thanh trái,phải không bằng nhau khi mở lên nếu 2 loa không đều Loa trái hét to,loa phải hét nhỏ)thì nghe khó chịu lắm .Balance có thể dùng BT từ 10-50K.BT hư mới có chuyện là kh6ng đều.Chú yên tâm.À chú ráp POW-AMP có phải theo schematic của Dynaco MarkIII không?(Schema của Bác Tuyên Phúc Post ở bài viết số 2)Nếu là Schema đó thì đèn EL34 của chú và 6L6 của anh giống nhau đều ráp vào Schema đó được.Bác Phúc đã nói khá rõ rồi mình cứ chơi luôn. DZÔ 100% nghe.

Quên hỏi chú.Chú nắn cao thế bằng đèn chứ?Anh thì đang nắn bằng đèn rẽ tiền 5Y4 của Nga(90 ngàn)thấy Oách hơn.
À cái vụ biến trở ráp thế nầy cũng được 1 BT đơn cho 1 kênh và BT trép ,Bass dùng BT đôi.Không dùng BT Balance.KHi đó chỉ khoét 4 lổ thôi.

Cảnh báo: Biến trở dùng làm balance bắt buộc phải là loại có ký hiệu đằng sau là A, xài loại khác, tín hiệu 2 bên sẽ ko cân bằng, ráng chịu. A là tăng theo thập phân, B là tăng theo log e. Biến trở ampli thương mại thường xài B, mới vặn volume lên cỡ số 2 là đã kêu inh ỏi, thật ra nếu vặn trên số 5 là mất tác dụng. Trường hợp ko ghi ký hiệu phải check kỹ. Vặn biến trở ở số 5, lấy đồng hồ ohm đo từ chấu giữa sang 2 chấu bìa, nếu số ohm thật cân thì là A. ko cân thì vất đi. Tất cả biến trở của tube-amp nên xài loại A.

Ampli các bác đang ráp xài 4 đèn EL34 nên ăn dòng lớn, đèn nắn bắt buộc phải xài GZ34, 5AR4 hay tương đương (ko có) mới được, đèn yếu sẽ bị lost volt. Đèn 5Y4, tên Nga là N7JP điện trở nội bên trong khá cao, chưa biết xài được ko. Muốn chắc ăn, nếu còn rộng chỗ, làm thêm 1 chân đèn octal 8 chân nữa, đầu dây song song chạy 1 lúc 2 đèn sẽ tăng cường độ, amp sẽ đẹp và ngầu hơn. Có lần tôi ráp 1 ampli CS lớn, phải làm bộ power supply riêng, xài 6 bóng 5AR4 của Mỹ, to bằng cái chày, đấu song song (cách này cả thế giới cũng chưa ai làm như tôi). Bộ ampli này khi nghe nhạc, phòng phải có máy lạnh, tối khỏi bật đèn, bán ở Hà Nội hay chỗ bác Hoàng chắc đắt hàng.

Hi Anh Hoàng.

Em có một bóng nắn 5R4W của Mỹ như hình bên dưới, to bằng cổ tay. Không biết có đủ dòng theo tiêu chí Chú Phúc nói không ?

[attachment:1]RAYTHEON 5R4WGB.jpg[/attachment]

Em chạy PCB nguồn không có đục lỗ chân đèn trên PCB, Em gắn những chân đèn gồm 4 bóng EL34, và bóng nắn 5R4W lên mặt trên của Chass,để ló đầu ra ngoài luôn.
Còn mấy bóng nhỏ, thì gắn lên PCB riêng, ngược mặt với linh kiện, để kéo ra ngoài.
Với Bóng Nắn 5R4W, EL34, gắn lên PCB sẽ không chắc chắn, khi cần rút chân thì miến PCB sẽ yếu, nhún nhún không ngon.
Vì vậy, khi lắp PCB nguồn, thì câu dây thẳng từ biến thế vào chân đèn nắn, rồi câu dây +DC
từ bóng nắn về PCB nguồn. Em định tháo dây Emay để quấn dây biến thế câu những dây chịu tải lớn, và dễ uốn dây theo ý mình, không biết đi dây Emay của biến thế có khó coi lắm không

Sáng có ghé chợ nhật tảo, lấy biến trở 1M như Chú Phúc nói, nhưng có vẻ người bán còn "ém" hang hay sao đấy, mà lôi mấy cái biến trở cán dài ra đưa, em không lấy, hỏi loại mình muốn thì lắc đầu. Biến thế thì nếu cần, chơi cái loại màu xanh của Mexico (quay được 5,6 vòng gì đó, không biết có đúng tiêu chí không)
Sáng có dấp té cái bịch của chị kia, lôi ra thấy toàn điện trở cũ của Nhật, em mua luôn 1 bịch về, có gì lựa cái nào mình cần, thì gắn.
Hình nó nè

[attachment:2]dt.jpg[/attachment]
Không biết ở nhật tảo, chỗ nào bán điện trở kiểu này nữa, để mua luôn về lựa, sài, dư thì cất, ai cần chia sẽ cho nhau cũng vui. Mua 1 bịch có 200k thôi
